一、產品概述:

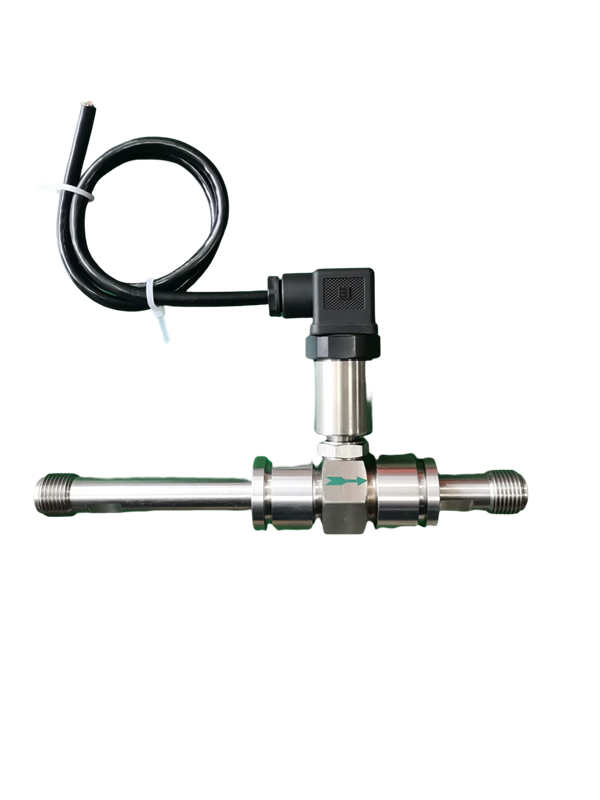

BC-LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。
二、應用場合：
BC-LWGY系列渦輪流量計，可用來測量封閉管道中流體的體積流量。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。
三、產品特點：
優化程序算法，更加穩定 ,更堅固可靠的結構 ,增強頻率干擾能力 ,提高流場穩定性優化導流方式.
四、技術參數:
儀表口徑與 連接方式 | 4、6、10、15、20、25、32、40采用螺紋連接 |
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 | |
精度等級 | ±1%R、±0.5%R、±0.2%R（需特殊定做） |
量程比 | 1:10；1:15；1:20 |
儀表材質 | 304不銹鋼、316（L）不銹鋼等 |
被測介質溫度 | -20～+120℃ |
環境條件 | 環境溫度-10～+55℃，相對溫度5%～90%，大氣壓力86～106kpa |
輸出信號 | 傳感器：脈沖頻率信號，低電平≤0.8V高電平≥8V |
變送器：兩線制4…20mADC電流信號 | |
供電電源 | 傳感器：+12～24VDC（可選） |
變送器：+24VDC | |
現場顯示型：儀表自帶3.0V鋰電池 | |
信號傳輸線 | 屏蔽電纜3×0.3（三線制），2×0.3（二線制） |
傳輸距離 | ≤1000m |
信號線接口 | 基本型：赫斯曼接頭，防爆型：內螺紋M20×1.5 |
防爆等級 | 基本型：非防爆產品，防爆型：EXdIIBT6 |
防護等級 | IP65 |
五、型號選型
儀表種類 | BC-LWGY液體渦輪流量計 | ||||||
公稱通徑 | 4 | 4mm | |||||
6 | 6mm | ||||||
10 | 10mm | ||||||
15 | 15mm | ||||||
20 | 20mm | ||||||
25 | 25mm | ||||||
32 | 32mm | ||||||
40 | 40mm | ||||||
50 | 50mm | ||||||
65 | 65mm | ||||||
80 | 80mm | ||||||
100 | 100mm | ||||||
125 | 125mm | ||||||
150 | 150mm | ||||||
200 | 200mm | ||||||
量程類型 | W | 擴展測量范圍 | |||||
S | 標準測量范圍 | ||||||
精度等級 | 05 | 精度0.5級 | |||||
10 | 精度1.0級 | ||||||
02 | 精度0.2級 | ||||||
類型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | |||||
A | 變送器型：+24V供電，輸出二線制4-20mA | ||||||
B | 智能型：鋰電池供電，現場顯示無信號輸出 | ||||||
C | 智能型：+24V供電，現場顯示并輸出二線制4-20mA | ||||||
C1 | 智能型：+24V供電，現場顯示并帶RS485通訊協議 | ||||||
C2 | 智能型：+24V供電，現場顯示并帶HART通訊協議 | ||||||
材質 | S | 304不銹鋼 | |||||
L | 316（L）不銹鋼 | ||||||
防爆 | N | 非防爆型 | |||||
H | 防爆型，EXdIIBT6 | ||||||
壓力等級 | N | 常規 | |||||
G | 高壓（特殊說明定制） | ||||||
