一、產品概述:

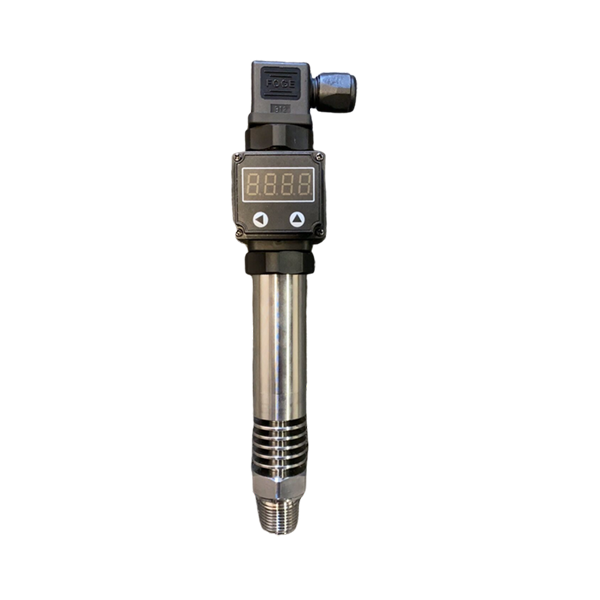

BC-P1擴散硅壓力變送器采用高性能的感壓芯片，配合先進的電路處理和溫度補償技術，將壓力變化轉化為線性的電流或電壓信號。體積更小，更易于在有限的空間內安裝。采用不銹鋼一體化結構，外殼隔離防腐，適于測量與接觸部分材質相兼容的氣體和液體等介質，它可以用來測量表壓、負壓和絕壓。
二、應用場合：
本產品廣泛應用于車輛、發動機、機械成套設備的配套安裝，同時也典型應用于水廠、煉油廠、污水處理廠、建材、輕工、機械等工業領域，實現對液體、氣體、蒸氣壓力的測量，同時也可用于處于大氣壓下罐體內液位的測量。
三、產品特點：
316L不銹鋼隔離膜片結構,高精度、全不銹鋼結構微型放大器，電壓、電流信號輸出,抗干擾強、長期穩定性好,外形結構多樣化
三、技術參數:
常規 | 數 值 | 備 注 | ||
壓力量程 | 在?0.1MPa……100.0MPa之間的一切壓力范圍 | 1MPa≈145PSI | ||
過載壓力 | 1.5倍額定壓力 | |||
破壞壓力 | 2倍額定壓力 | |||
精 度 | ±0.10%F.S，±0.25%F.S，±0.5%F.S | |||
穩 定 性 | 典型值0.25%F.S, 最大值：0.4%F.S | |||
使用溫度 | －20℃~250℃ | |||
補償溫度 | －10℃~70℃ | |||
兼容介質 | 與1Cr18Ni9Ti兼容的所有腐蝕性介質 | |||
電器性能 | 二線 | 三線 | 四線 | |
輸出信號 | 4~20mA | 0~20mA | 0~20mA | 也可以0~10mA |
0~10Vdc | 0~10Vdc | 也可以0~5Vdc | ||
供電電源 | 12~30Vdc | 12~30Vdc | 12~30Vdc | Vdc/ac為交直流兩用 |
負載電阻 | (U-10)/0.02(?) | 電流型：(U-12)/0.02(?)；電壓型：＞100K ? | ||
絕 緣 | ＞100M ?@50V | |||
電器連接 | 接插件DIN43650，外殼防護IP65 | 俗稱赫斯曼插頭 | ||
航空插頭GX16-7，外殼防護IP65 | 俗稱快接插頭 | |||
防水出線（五級防水密封），外殼防護IP68 | ||||
壓力接口 | M20×1.5，G1/2，G1/4，NPT1/2，NPT1/4 | |||
響應時間 | 10ms | |||
壓力形式 | 表壓G，密封表壓S | |||
五．產品選型
BC-P1 | 擴散硅壓力變送器 | |||||
BC-P1-2X | 現場顯示擴散硅壓力變送器 | |||||
代號 | 壓力類型 | |||||
G | 表壓（可不標） | |||||
A | 絕壓 | |||||
量 程 | 測量范圍 | |||||
（ 0~ XKpa或Mpa） | ||||||
代 號 | 綜合精度（線性+重復性+遲滯） | |||||
1 | ±0.5%FS | |||||
2 | ±0.25%FS | |||||
3 | ±0.1%FS | |||||
代 號 | 信 號 輸 出 | |||||
A1 | 0-10MA | |||||
A2 | 4~20mA | |||||
V1 | 0~5V DC | |||||
V2 | 0.5~4.5V DC | |||||
V3 | 1~5V DC | |||||
V3 | 0~10V DC | |||||
代 號 | 附加功能 | |||||
F1 | M20x1.5 外螺紋 | |||||
F2 | G1/4外螺紋 | |||||
Fx | 其它螺紋 | |||||
L1 | 指針表(0~100%)顯示 | |||||
L2 | 31/2LCD顯示 | |||||
L3 | 31/2LED顯示 | |||||
P | 齊平膜型 | |||||
E | 本安防爆型Ex iaIICT5 | |||||
C1 | 直接出線 | |||||
C2 | 霍斯曼 | |||||
C3 | 航空插頭 | |||||
BC-P1（0~100KPa） -1 -A1 -F1 -L2 - C2 壓力變送器 | ||||||
